Die Sheet Worker Baureihe

Die Sheet Worker Baureihe zeichnet sich durch ihren einzigartigen modularen Aufbau aus, durch den es möglich ist Zubehör schnell und einfach zwischen den Maschinen auszuwechseln. Das schlanke Design basiert auf dem Bedarf nach schnellem Arbeiten und spiegelt die Praktikabilität der Baureihe wieder.

Sheet Worker Pro

Sheet Worker Blend

Sheet Worker Access

Die Sheet Worker Baureihe zeichnet aus

Kapazitätsentlastung

Durch den Einsatz als flexiblen Nebenarbeitsplatz bzw. als Beistellmaschine.

Produktivität

Rüstvorgänge zeitlich auf das Nötigste minimiert.

Bedienbarkeit

Die Baureihe zeichnet sich durch eine unkomplizierte Installation, Steuerung und Bedienung aus.

Platzverbrauch

Flexible und schnelle Aufstellung sowie Umstellung der Maschine durch kleine und kompakte Abmaße möglich.

Zubehör

Grundsätzlich können Standardwerkzeuge wie Stempel, Matrizen und Halter von anderen Herstellern eingesetzt werden.

Nachhaltigkeit

Umweltschonend, da weder Starkstrom noch Pressluft benötigt werden.

Wartung

Die Stabilität und Robustheit der Maschine sorgen für ein Minimum an Wartungsaufwand.

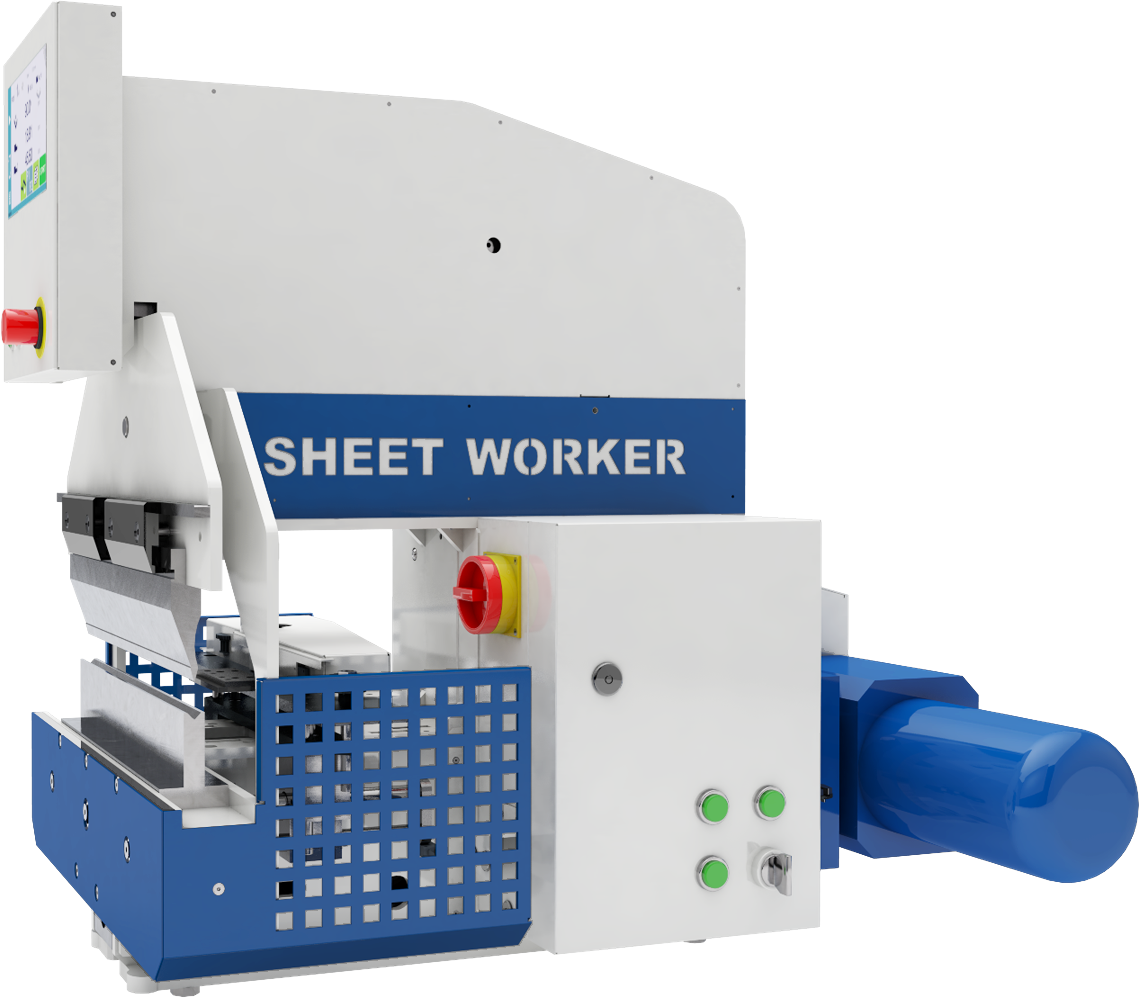

SHEET WORKER PRO

Die SW Pro ist die vollautomatische Maschine und damit die höchste Stufe der Baureihe. Das Model ermöglicht die Massenproduktion und Teilebearbeitung mit Hilfe von NC Programmierung!

TECHNISCHE DATEN

  • Presskraft: 100 kN
  • Abkantlänge: 500 mm
  • Blechstärke: max. 4 mm
  • Gewicht: 240 kg
  • Abmessung: 840 x 590 x 960
  • Ausladung: 250 mm
  • Hub: 20/40 mm
  • Motorleistung: 0,55 kW

FUNKTIONEN

  • Kanten

Funktionen & Vorteile

Wirtschaftlich auch bei geringer Auslastung

 Schnelles Biegen von Kleinteilen

 Intuitive Handhabung durch Touch LCD Panel

 Programmieren von Kantreihenfolgen

 Einfache Bedienung und ergonomische Gestaltung

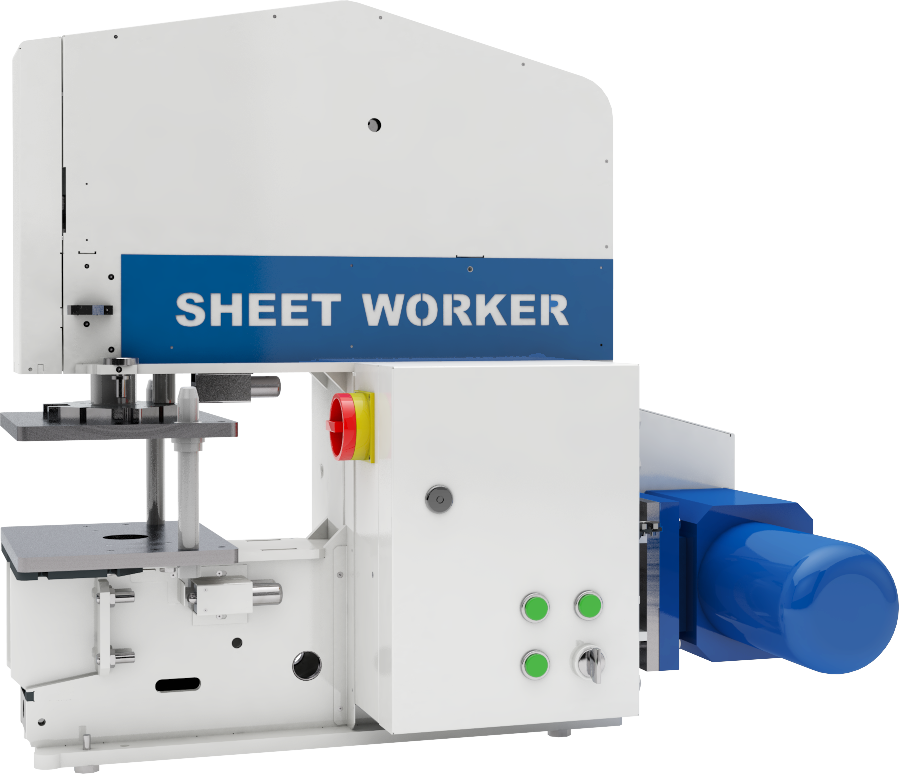

SHEET WORKER BLEND

Die SW Blend ist die halbautomatische Maschine der Baureihe und spielt ihre Stärken bei der Bearbeitung hohen Stückzahlen mit gleichbleibender Bearbeitungsfolge und ihrer Flexibilität aus.

TECHNISCHE DATEN

  • Presskraft: 100 kN
  • Abkantlänge: 500 mm
  • Blechstärke: max. 4 mm
  • Gewicht: 240 kg
  • Abmessung: 840 x 590 x 920
  • Ausladung: 250 mm
  • Hub: 20/40 mm
  • Motorleistung: 0,55 kW

FUNKTIONEN

  • Kanten
  • Stanzen
  • Umformen
  • Ausklinken
  • Schneiden
  • Pressen
  • Prägen
  • Einpressen

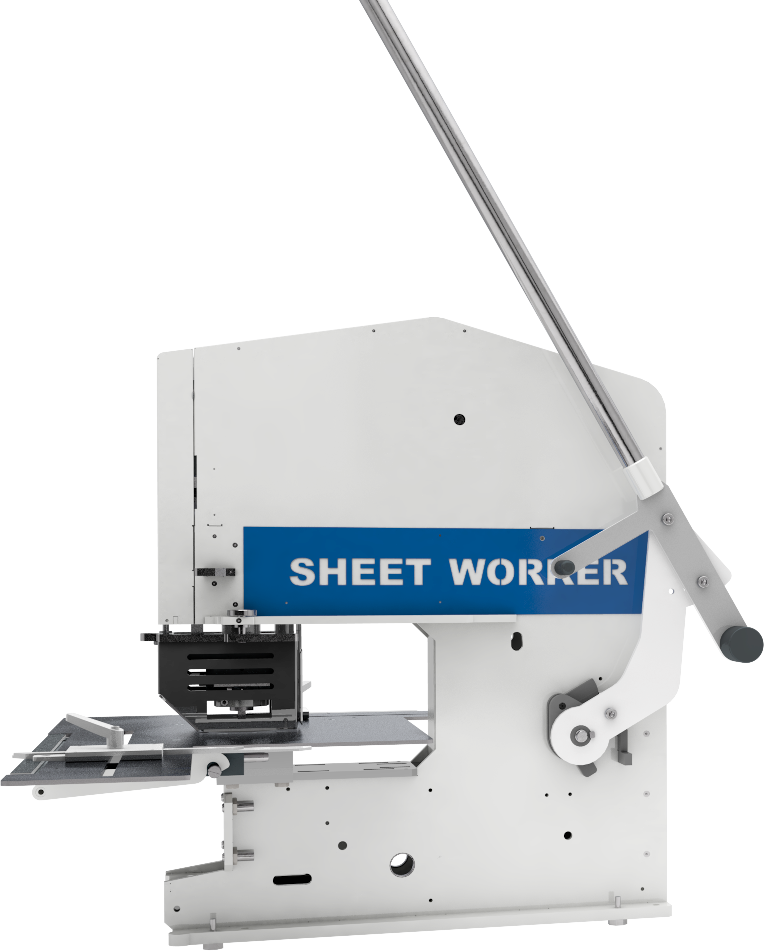

SHEET WORKER ACCESS

Die SW Access ist das Einsteigermodell der Baureihe. Durch den manuellen Betrieb und die schnelle Umrüstung ist dieses Modell ein wahrer Allrounder und perfekt geeignet für die Produktion von kleinen Mengen!

TECHNISCHE DATEN

  • Presskraft: 60 kN
  • Abkantlänge: 500 mm
  • Blechstärke: max. 2 – 3 mm
  • Gewicht: 180 kg
  • Abmessung: 840 x 280 x 780
  • Ausladung: 250 mm
  • Hub: 20/40 mm
  • Motorleistung: keine

FUNKTIONEN

  • Kanten
  • Stanzen
  • Umformen
  • Ausklinken
  • Schneiden
  • Pressen
  • Prägen
  • Einpressen
SHEET WORKER ACCESS & BLEND ZUBEHÖR

Die Modelle SW Access und SW Blend zeichnen sich durch ihr umfangreiches Zubehör und ihre Funktionsvielfalt aus.

Oberer Werkzeughalter mit Sicherheitskäfig

  • Halterung für Stanz-, Schneid- und Prägestempel Typ Trumpf
  • Befestigung per Knopfdruck auf dem oberen Presskolben

Stanztisch

  • Mit Halterung für Matrizen
  • Werkzeugaufnahme Typ Trumpf
  • Hinweis: Nutzung in Kombination mit oberem Werkzeughalter und Koordinatentisch



Schneide- und Ausklinktisch

  • Bearbeitungstisch zum Schneiden verschiedener Werkstoffe in unterschiedlichen Stärken
  • Hinweis: Oberer Werkzeughalter und Koordinatentisch werden benötigt

Koordinatentisch

  • Länge x-Achse 500 mm und Länge y-Achse 250 mm
  • Schnellspannmechanismus in den Achsen integriert
  • Zubehör für den Stanz-, Schneid- und Ausklinktisch
  • Anschläge sind frei verstellbar
  • Ausstattung mit mehreren Abstandsstücken möglich

Abstandsstücke Set

  • Set bestehend aus zehn speziellen Einrast-Fixierungen und zwei Schnell-Einrast-Pins
  • Festlegen von Bearbeitungspositionen möglich

Biegevorrichtung

  • Biegevorrichtung für Werkzeug Typ Amada
  • Mit Anschlag
  • Maximale Biegelänge beträgt 500 mm

Einpresswerkzeug

  • Bestehend aus unterem und oberem Werkzeughalter
  • Einfaches Einpressen standardisierter Gewinde, Stifte, Muttern und Hülsen
  • Durchmesser bis 4 mm

Einpresswerkzeug für Biegevorrichtung

  • Schnelles Einspannen aller Arten von Beschlägen
  • Länge bis 30 mm
  • Bolzendurchmesser bis 4 mm

Werkzeughalterung mit Sicherheitsvorrichtung

  • Halterung für kundenspezifisch hergestellte Werkzeuge zum Pressen, Stanzen und Formen.
  • Mit Sicherheitsvorrichtung
